從材料、工藝到設計解析光學鍍膜透過率
在光學系統中,鍍膜的性能,尤其是透過率,是決定系統成像質量、能量效率和信噪比的核心指標。無論是增透膜、高反膜還是濾光片,透過率的任何非預期變化都可能導致系統性能的顯著下降。本文將深入剖析影響光學鍍膜透過率的三大核心要素:膜料特性、鍍膜工藝和膜系設計,并提供詳實的參數資料與影響幅度分析。

一、膜料特性:透過率的先天決定因素
膜料的光學常數是影響透過率的根本。光學常數包括折射率(n)和消光系數(k)。
1.消光系數(k)-吸收損耗的直接來源
消光系數k表征了材料對光的吸收能力。理想鍍膜材料的k值應為0,但在現實中,所有材料在特定波段都存在吸收。
影響機制:當光通過膜層時,其強度會因吸收而按指數規律衰減。吸收損耗`A∝4πk/λ`(λ為波長),這意味著在短波區域(如紫外),即使k值很小,吸收也會很顯著。
關鍵參數與實例:
紫外波段:常用的高折射率材料二氧化鈦(TiO?),在可見光區k<10??,近乎透明。但當波長進入380nm以下的近紫外區時,其k值會急劇上升至10?3甚至更高。這會導致紫外增透膜的透過率從設計的>99.5%降低至95%-98%,具體幅度取決于膜系復雜度和紫外波長。
紅外波段:常用的一氧化硅(SiO)在近紅外有輕微吸收(k~10?3至10??),但在中遠紅外(>3μm)吸收顯著增強。若錯誤地將其用于中紅外波段,可能引起5%-15%甚至更高的透過率損失。
金屬膜料:如鉻(Cr)、鎳(Ni)等,其k值很大,專門用于制作中性密度濾光片(NDFilter),通過精確控制膜厚來達成特定的透過率衰減,例如OD1.0(10%透過率)或OD2.0(1%透過率)。
結論:選擇在目標波段內k值盡可能低的膜料是獲得高透過率的前提。材料供應商提供的n&k數據表是設計時必須參考的關鍵依據。

2.材料純度與散射損耗
膜料中的雜質、非化學計量比或非晶態/多晶態結構都會引起散射,從而降低透過率。
影響機制:雜質或晶界會成為散射中心,將入射光偏離原方向,導致能量損失。
關鍵參數與實例:
氧化物材料:如Ta?O?和Nb?O?,如果鍍膜過程中氧分壓不足,會形成亞氧化物(如TaO?),這些亞氧化物通常具有更高的k值,不僅增加吸收,也增加散射。這種非理想化學計量比可能使單層膜的透過率降低0.2%-0.5%(相對于理論值)。
晶化問題:某些材料(如TiO?)在沉積過程中或沉積后容易從非晶態轉變為多晶態,晶界會產生強烈的散射。在紅外波段,對于厚膜而言,由晶化引起的散射可使透過率降低1%-3%。為此,常摻雜SiO?或Al?O?以抑制其晶化。

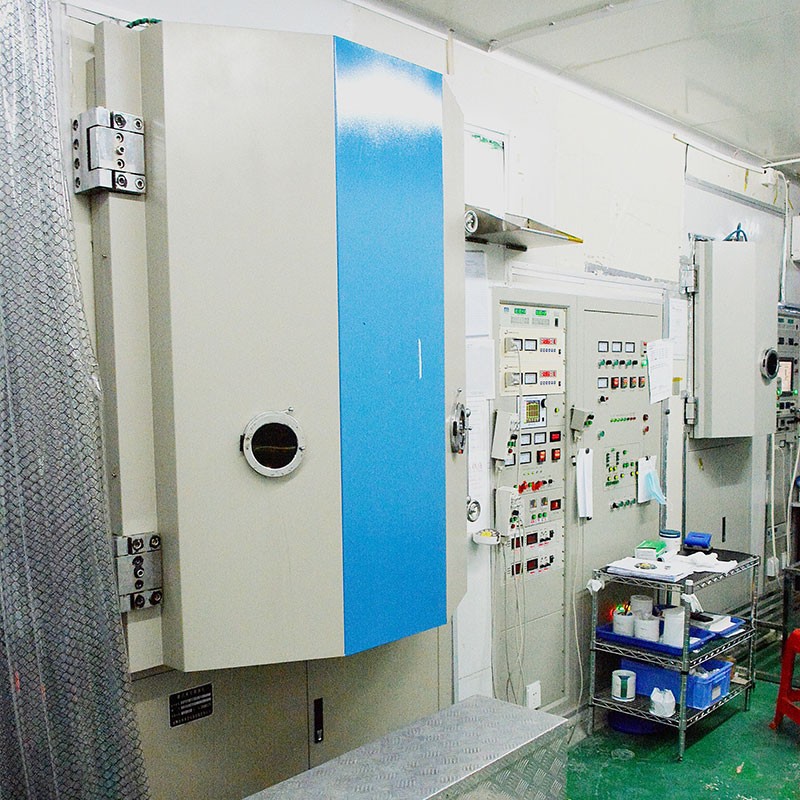

二、鍍膜工藝:理論走向現實的橋梁
即使擁有完美的膜系設計和理想的膜料,工藝參數的波動也會直接“污染”透過率。
1.膜層厚度誤差
厚度是膜系設計的靈魂,其誤差是透過率劣化的首要工藝因素。
影響機制:厚度誤差導致各層膜的光學厚度偏離設計值,破壞干涉條件。
系統性誤差:所有膜層均偏厚或偏薄,會導致光譜曲線整體向短波或長波方向“漂移”。
隨機誤差:各層厚度隨機偏離,會使得光譜曲線變形,峰值透過率下降,截止帶抑制能力變差。
影響幅度:
對于一個典型的V型四層增透膜(ARCoating),中心波長處厚度±1%的系統誤差,可能導致峰值透過率從99.8%下降至99.3%-99.5%。
對于一個復雜的窄帶濾光片(BandpassFilter),1%的厚度誤差可能使其峰值透過率從設計的90%下降至85%甚至更低,同時半高全寬(FWHM)和矩形度也會惡化。
2.界面粗糙度與缺陷
影響機制:粗糙的界面會引發瑞利散射,尤其對短波光影響更大。膜層中的針孔、微裂紋等缺陷會直接成為透射光的“陷阱”。
關鍵參數:界面粗糙度通常用均方根(RMS)值衡量,先進的離子束濺射(IBS)工藝可以將RMS粗糙度控制在0.5nm以下,而傳統的電子束蒸發(E-beam)則可能在1-2nm。每納米粗糙度的增加,都可能帶來約0.1%-0.3%的散射損耗。
實例:在用于高功率激光器的膜片中,界面缺陷和吸收雜質是導致激光誘導損傷閾值(LIDT)降低的主要原因,同時也會在缺陷周圍產生微區吸收,降低有效透過率。
3.沉積溫度與等離子體輔助
影響機制:沉積溫度影響膜層的致密性和應力。溫度過低,膜層疏松(如傳統的E-beam蒸發),會吸附水汽,導致折射率不穩定和散射。等離子體輔助(如IAD,IBS)能提供額外能量,使膜層更致密。
影響幅度:一塊在80°C下沉積的增透膜,暴露大氣后,水汽吸附會使中心波長紅移,并使峰值透過率下降0.5%-1%。而采用離子輔助沉積(IAD)在>200°C等效溫度下制備的膜層,其光譜穩定性極佳,水汽吸附導致的透過率變化可忽略不計(<0.1%)。

三、膜系設計與界面匹配
1.膜層數量與材料匹配
影響機制:膜層越多,理論上可以實現越復雜的光譜形狀。然而,層數增加也意味著總的吸收和散射損耗累積,以及界面數量的增加。
實例:一個設計合理的25層帶通濾光片,其峰值透過率可能達到85%。但如果設計不當,材料搭配不佳(如高/低折射率材料的應力不匹配導致界面問題),或使用了有輕微吸收的材料,其峰值透過率可能只能做到70%左右。每增加一個界面,就增加了一次散射和反射損耗的機會。
2.折射率梯度與界面擴散
在多層膜中,相鄰膜層之間可能發生輕微的相互擴散,形成一個折射率漸變的過渡層,而非理想中的陡峭界面。
影響機制:這種漸變層會輕微改變膜系的等效光學厚度,尤其對基于精確干涉的窄帶濾光片影響顯著。
影響幅度:對于一個超窄帶濾光片(FWHM<1nm),即使是1-2nm的界面擴散層,也可能導致其峰值透過率降低2%-5%,并影響其通帶形狀。
總結與建議
光學鍍膜的透過率是材料、工藝和設計三者精密協作的結果。任何一環的疏忽都會導致性能的折扣。
| 影響因素 | 影響機制 | 典型透過率降低幅度(參考值) |
| 材料吸收(k值) | 光能轉化為熱能 | 紫外/紅外:1%-10%+(視材料與波長) |
| 材料散射/雜質 | 光被偏離原方向 | 0.2%-3% |
| 膜厚誤差(±1%) | 破壞干涉條件 | 增透膜:~0.3-0.5%;窄帶濾光片:~5% |
| 界面粗糙度 | 瑞利散射 | 每nm粗糙度:0.1%-0.3% |
| 膜層疏松(吸附水汽) | 折射率變化,散射增加 | 0.5%-1% |
| 設計不當/層數過多 | 吸收與散射累積 | 相對于理想設計,可達10%以上 |
為了獲得最高的透過率,從業者應:
1.精選膜料:嚴格審查其在工作波段的n&k數據,優先選擇k值低、穩定性好的材料。
2.優化工藝:采用先進的沉積技術(如IBS),精確控制膜厚與界面,確保膜層致密、光滑。
3.協同設計:在膜系設計階段就綜合考慮工藝能力(如預計的厚度誤差、界面粗糙度),進行容差分析和優化設計,使膜系對輕微的工藝波動不敏感。
通過這種系統性的、基于深度理解的協同控制,才能穩定地制造出接近理論極限的高性能光學薄膜。
